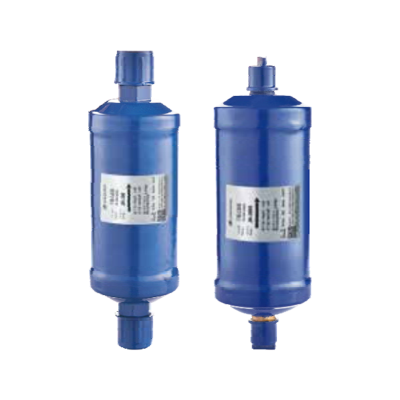

Soğutucu Akışkan Filtre Kurutucuları: Güvenilir HVAC Performansı için Seçim, Yerleştirme ve Bakım

HVAC soğutucu filtre kurutucu boyutlandırma kılavuzu

Boyutlandırma Neden “Uyacak mı?” Sorusunun Çok Ötesinde Önemlidir.

Doğru filtre kurutucu boyutunun seçilmesi yalnızca bir paketleme kararı değildir; sistem stabilitesini, kompresör ömrünü ve enerji verimliliğini doğrudan etkiler. Çok küçük bir ünite hızlı bir şekilde doyabilir ve asitlerin, çamurun ve nemin, ekipman beklenen servis aralığına ulaşmadan çok önce dolaşmasına izin verebilir. Tersine, keyfi olarak büyük boyutlu bir ünite gereksiz basınç düşüşüne neden olabilir, düşük yükte yağ geri dönüşü sorunları yaratabilir ve tahliyeyi karmaşıklaştırabilir. Sıvı hatlarında aşırı basınç düşüşü, genleşme cihazındaki net pozitif emiş miktarını azaltarak, buharlaşmanın azalmasına, buharlaştırıcıların aç kalmasına ve öngörülemeyen aşırı ısınmaya neden olur. Emme hatlarında (geçici olarak temizlik için veya özel serviste kullanılır), yanlış boyut, basınç düşüşünü artırabilir ve sıkıştırma oranını yükseltebilir, bu da kapasiteyi aşındırır ve tahliye sıcaklıklarını yükseltir. En iyi uygulama, karışımların ve yüksek basınçlı soğutucu akışkanların eski akışkanlardan farklı davrandığını akılda tutarak kirletici madde kapasitesini, tasarım kütle akışında izin verilen basınç düşüşünü ve soğutucu akışkanın viskozite özelliklerini dengelemektir.

Hâlâ Doğrulanması Gereken Temel Kurallar

Hızlı tahminler yapmak için birçok teknisyen, kurutucu boyutunu ekipman tonajıyla ilişkilendirir ve ardından seçimi üreticinin akış/basınç düşüşü eğrilerine göre doğrular. Genelleştirilmiş bir yaklaşım olarak, soğutucu akışkanınızdaki ve yoğuşma sıcaklığınızdaki nominal akışı kabul edilebilir bir basınç düşüşü sağlayan, genellikle tasarımda bir barın küçük bir kısmı (veya birkaç psi) altında hedeflenen bir sıvı hatlı kurutucu seçin. Kirletici madde kapasitesi kurulum senaryosuna uygun olmalıdır: Temiz borulardaki yeni ekipman kompakt üniteler kullanabilirken, yenilemeler, yanmalar veya uzun inşaat sırasında çevreye maruz kalan sistemler daha büyük hacimlerden ve daha yüksek kurutucu madde kütlesinden faydalanır. Ayrıca yağın türünü ve karışabilirliğini de tartın; POE yağları nemi hızlı bir şekilde temizler, bu nedenle özellikle HFC/HFO karışımlarında kalan nemin kontrol edilmesi önemlidir. Hizmette beklediğiniz soğutucu akışkan ve sıcaklık aralığı için her zaman temel kuralları belirli grafik verileriyle bağdaştırın.

Çalışılan Örnek ve Kelimelerle Karşılaştırma

Ortak bir yüksek basınçlı soğutucu kullanan 5 tonluk bir bölünmüş sistem hayal edin. Çok küçük bir sıvı hatlı kurutucu seçerseniz kabini düzenli tutabilirsiniz ancak tasarım kütle akışında muhtemelen nispeten daha yüksek basınç düşüşüne maruz kalacaksınız. Orta boyutlu bir kartuşu küçük boyutlu bir seçenekle karşılaştırdığımızda, orta boyutlu seçenek genellikle daha fazla kurutucu sunarken nominal tonajdaki basınç düşüşünü azaltır, böylece erken alıştırma sırasında daha uzun süre etkili kalır. Büyük boyutlu bir endüstriyel kutu ile karşılaştırıldığında, orta boyutlu ünite genellikle gereksiz hacimden kaçınır ve kısmi yük koşullarında yağ birikmesi riskini azaltır. Böylece, "orta-sağ" seçim, genişleme cihazında kararlı aşırı soğutmayı korurken akış ve kapasiteyi dengeler.

Açıklayıcı Seçim Tablosu (üretici verileriyle doğrulayın)

Kaçınılması Gereken Genel Boyutlandırma Tuzakları

• Soğutucu akışkana özgü akış verilerini göz ardı etmek ve yalnızca "tonaj etiketlerine" güvenmek.
• Basınç düşüşünü değerlendirirken bağlantı parçaları ve vanaların ilave etkisinin unutulması.
• Yeniden değerlendirmeye gerek kalmadan ilk temizlik ve kalıcı servis görevi için aynı boyutun kullanılması.
• Şüpheli sistemlerde kurutucu değişiminden sonra ikinci tahliyenin atlanması.

ısı pompası sistemleri için filtre kurutucu

Çift Yönlü Akış Gereksinimleri Değiştirir

Isı pompaları soğutucu akışkan akışını tersine çevirir, bu nedenle devrede kalması amaçlanan herhangi bir filtre kurutucusu, çift yönlü çalışma için tasarlanmalı veya çekirdek boyunca uygun akışı sağlayan çek valflerle eşleştirilmelidir. Geleneksel tek yönlü sıvı hatlı kurutucu soğutmada çalışabilir, ancak ısıtma modunda istenmeyen bir kısıtlama haline gelebilir ve hatta kirletici maddeleri döngünün yanlış kısmında yakalayabilir. Çift akışlı modeller, kurutucu yatağı ve elekler boyunca neredeyse simetrik bir akış yolu sunarak bu durumu hafifletir. Tek yönlü ünitelerle karşılaştırıldığında çift akışlı tasarımlar, buz çözme olayları sırasında ani basınç düşüşü riskini azaltır ve ters çevirme valfi etkinleştirildiğinde yağ dönüşündeki rahatsızlıkları en aza indirir. Buz çözme, sıcak gazı olağandışı yollardan gönderdiğinden, kurutucunun termal dayanıklılığı ve elek desteği, ortam geçişini önlemek için özellikle önemli hale gelir.

Ters Çevirme Valfleri ve Çek Valflerin Çevresine Yerleştirme

Ölçüm cihazlarını her iki modda da korumak için teknisyenler genellikle hatta her çalışma durumunda sıvı olarak işlev gören iki akışlı bir kurutucu yerleştirir; bu ilk bakışta her zaman açıkça görülmez. Paket ısı pompalarında, iç mekan serpantin çıkışının veya dış mekan serpantin çıkışının yakınına stratejik yerleştirme, ısıtma ve soğutma sırasında sıvı hattının nerede bulunduğuna bağlıdır. Akışı standart bir kurutucu içerisinde istenilen yönde zorlamak için çek valfler kullanılıyorsa, birleşik düzeneğin aşırı bir basınç düşüşü yaratmaması için valf Cv'yi ve çatlama basıncını doğrulayın. Gerçek bir çift akışlı düzeneği bir çek valf geçici çözümüyle karşılaştırdığınızda, iki akışlı seçenek genellikle daha basit boru tesisatı, daha az sızıntı bağlantısı ve daha kolay teşhis sunar; ancak stok sınırlı olduğunda geçici çözüm çekici olabilir ancak dikkatli bir devreye alma gerektirir.

Sezonluk Güvenilirliğe Yönelik Servis Uygulamaları

Isı pompaları, yalnızca soğutma sistemlerine göre daha fazla mod değişikliğine ve daha uzun yıllık çalışma süresine maruz kalır; dolayısıyla kurutucu kapasitesi ve ekranın sağlamlığı önemlidir. Mevsimsel kontroller sırasında, kurutucunun buz çözme sırasında ısınmadığını doğrulayın, medyanın hareket ettiğini gösteren gürültüyü dinleyin ve her iki yönde de aşırı soğutmanın stabil olduğunu doğrulayın. Bir yanma veya nem olayı meydana gelirse, asitleri ve partikülleri yakalamak için geçici emme hattı temizleme kurutucuları kurun, ardından asit testleri nötr olduğunda ve basınç düşüşü hedeflere düştüğünde bunları kaldırın veya değiştirin. Emmeli temizleme kurutucusunu süresiz olarak yerinde bırakmakla karşılaştırıldığında, geri kazanımdan sonra kaldırmak verimliliği korur ve aşırı emiş basıncı kayıplarını önler.

Isı Pompası Hususları Tablosu

• Yerleştirmeye başlamadan önce her modda hangi hattın sıvı olduğunu doğrulayın.
• Isıtma ve soğutma sırasında kurutucudaki temel basınç düşüşünü belgeleyin.
• Herhangi bir onarımdan sonra aşırı soğutmayı ve aşırı ısınmayı izlerken buz çözme performansını test edin.

değiştirilebilir çekirdek soğutucu filtre kurutucu vs mühürlü

Servis Kolaylığı ve Yaşam Döngüsü Perspektifi

Değiştirilebilir göbekli kabuklar ve kapalı kartuş kurutucular hem asiti, nemi hem de parçacıkları giderir, ancak farklı yaşam döngüsü sorunlarını da çözerler. Kapalı kartuşlar kompakttır, uygun maliyetlidir ve alanın dar olduğu ve kirlenme riskinin az olduğu yerler için idealdir. İşin sık sık temizlik gerektirdiği durumlarda (kompresör arızasından sonra, aşamalı yenilemeler sırasında veya kaynak cürufunun ve oksitlerin yaygın olduğu büyük sistemlerde), değiştirilebilir göbek kabuğu, hattı kesmeden ortamın değiştirilmesini mümkün kılar. Saf servis açısından kabuk yaklaşımı, ardı ardına yapılan temizliklerde arıza süresini azaltır ve bitişik bileşenlerin tekrar tekrar ısıtılmasını sınırlar. Kapalı kartuşlarla karşılaştırıldığında çekirdek kabukları aynı zamanda çekirdek karışımını (yüksek asit kapasitesi, yüksek parçacıklı veya dengeli) uyarlamanıza da olanak tanır. Takas, başlangıç ​​maliyeti, alan ve yeni kirletici maddeler getirmeden temiz çekirdek değişiklikleri gerçekleştirmek için gereken disiplindir.

Kapasite, Baskı Düşüşü ve Risk Yönetimi

Belirli bir bağlantı boyutunda, kabuklar genellikle daha büyük ortam hacimlerini kabul eder; bu da daha yüksek kir ve nem kapasitesi ve çoğunlukla daha düşük basınç düşüşü sağlar. Bu avantaj, uzun borulara ve birden fazla aksesuara sahip karmaşık sistemlerde artar. Bununla birlikte, sızdırmaz kartuşlar her dirseğin önemli olduğu küçük ekipmanlarda parlar ve doğru boyuttaki bir kartuştan kaynaklanan basınç düşüşü tamamen kabul edilebilirdir. Yalıtılmış bir ünite aynı akıştaki çekirdek kabukla karşılaştırıldığında, kabuk genellikle daha uzun bir temizleme penceresi sağlar ve yüklendikçe basınç düşüşünde daha kademeli bir artış sağlar. Bunun tersine, kapalı kartuşlar envanteri basitleştirir ve karmaşık tesislerde gizli bir performans kayması kaynağı olabilecek yanlış çekirdek seçimi olasılığını azaltır.

Temel Değişiklikler Sırasında Usul Disiplini

Bir çekirdeği değiştirirken bölümü izole edin, soğutucuyu gerektiği gibi kurtarın ve steril bir iş akışını izleyin: açık hatları kapatın, oturma yüzeylerini silin ve tüy bırakmayan bezlerden kaçının. Yeniden monte ettikten sonra, sıkılığı ve düşük nemi doğrulamak için derin bir tahliye ve ayakta vakum testi yapın. Yalıtılmış bir üniteyi değiştirmek için kesme ve sert lehimlemeyle karşılaştırıldığında bu yöntem, özellikle kalabalık mekanik odalarda yakındaki vanalar ve yalıtım üzerindeki termal stresi azaltır. Bununla birlikte, küçük bölünmüş sistemlerde, mühürlü bir kartuşun değiştirilmesinin basitliği, mermileri rutin olarak kullanmayan mürettebat için daha hızlı ve daha az hataya açık olabilir.

Karşılaştırma Tablosu: Değiştirilebilir Çekirdek ve Mühürlü

• Temizleme sırasında tekrarlanan filtre değişiklikleri beklendiğinde bir kabuk kullanın.
• Rutin servis aralıklarına sahip kompakt sistemler için kapalı kartuşları seçin.
• Şiddetli kirlenmenin ardından, emmeli temizleme kurutucusunu geçici olarak eşleştirin ve ardından çıkarın.

sıvı hattı filtre kurutucu nem göstergesi

Göstergenin Size Ne Söylediği ve Ne Söylemediği

Gözetleme camına entegre edilmiş nem göstergesi iki hızlı görsel kontrol sağlar: sıvı akışında kabarcıkların varlığı ve soğutucu akışkanın göreceli kuruluğu. Renk öğesi, gölgeyi değiştirerek nem seviyesine tepki verir ve teknisyenlere hızlı bir "git/gitme" işareti sunar. Yalnızca tahliye geçmişine veya tek bir vakum okumasına güvenmekle karşılaştırıldığında, bir gösterge, çalışma sırasında ve servis sonrası olaylar sırasında sürekli geri bildirim sağlar. Ancak bir laboratuvar cihazı değildir; sıcaklık, yağ türü ve aydınlatma algıyı etkileyebilir. Bu nedenle sistem sağlığını doğrulamak için ölçülen alt soğutma ve aşırı ısıtma ile birlikte kullanılması en iyisidir.

Renkleri Yorumlamak ve Kararlı Davranmak

Harekete geçmeden önce göstergenin referans tablosunun kurulu spesifik eleman için geçerli olduğunu doğrulayın. Genel bir iş akışı olarak sıvı hattı sıcaklığını ve basıncını doğrulayın, aşırı soğutmayı hesaplayın ve ardından rengi okuyun. Aşırı soğutma düşükken gösterge "ıslak" bir durum gösteriyorsa ve kabarcıklar görünüyorsa, sistemde muhtemelen hem flaş gazı hem de aşırı nem vardır; sıvı hattı kurutucusunu değiştirin ve yeniden tahliye edin. Gösterge "kuru" yönünde eğilim gösteriyorsa ancak kabarcıklar devam ediyorsa aşırı soğutmaya ve yukarı akıştaki olası kısıtlamalara odaklanın. Tek bir semptomdan tahmin etmeye kıyasla bu birleşik yaklaşım, sorun gidermeyi kısaltır ve tekrarlanan ziyaretleri azaltır.

Kabarcık İpuçları ve Yanlış Pozitifler

Kabarcıklar, yetersiz aşırı soğutmadan, bir kısıtlamadan veya başlatma sırasında veya sıcak gaz buzunun çözülmesinden hemen sonra gözlemlenmesinden kaynaklanan flaş gazı anlamına gelebilir. Gözetleme camındaki sıcak ortam da gördüklerinizi etkileyebilir. Sabit yük altında stabil, kabarcıksız bir akışla karşılaştırıldığında, geçici durumlar sırasındaki aralıklı köpük daha az endişe vericidir. Kabarcıklar ıslak bir göstergeyle çakışıyorsa, öncelikle bunu bir nem sorunu olarak değerlendirin; gösterge kuru olmasına rağmen kabarcıklar kalıyorsa aşırı soğutmayı, alıcı seviyesini ve kondenser performansını inceleyin.

Referans Tablosu: Tipik Gösterge Okumaları

• Gösterge okumasını daima ölçülen aşırı soğutma ve aşırı ısınma ile karşılaştırın.
• Rengi değerlendirirken gözetleme camını doğrudan güneş ışığından koruyun.
• Daha kuru değişikliklerden sonra gösterge rengini ve sistem ölçümlerini yeni bir temel olarak günlüğe kaydedin.

Soğutucu filtre kurutucusunun sıraya en iyi yerleştirilmesi

Sıvı Hattı Yerleştirme Prensipleri

Sıvı hatlı filtre kurutucusu için en yaygın kalıcı konum, kondansatörün (veya varsa alıcının) aşağı akışı ve genleşme cihazının yukarı akışıdır. Bu düzenleme, ölçüm cihazını parçacıklardan korur ve soğutucu akışkanın kısılırken kuru kalmasını sağlayarak delik veya valf portunda buz oluşumunu önler. Kurutucuyu akış yukarısına kurmakla karşılaştırıldığında, genleşme cihazının yakınına yerleştirilmesi, dehidrasyondan sonra yeni nemin girebileceği borunun uzunluğunu azaltır. Alıcılı sistemlerde birçok teknisyen, depodan çıkan her şeyi filtrelemek için kurutucuyu alıcı çıkışına monte etmeyi tercih eder. Sistem birden fazla genişletme cihazı içeriyorsa, şube başına özel bir kurutucu, dayanıklılığı artırabilir ve tanılamayı basitleştirebilir.

Özel Durumlar: Isı Pompaları ve Kompleks Sistemler

Isı pompaları ve çok modlu sistemler, "sıvı hattı" çalışma moduna göre değiştiği için dikkatli düşünmeyi gerektirir. Hem ısıtmada hem de soğutmada sıvının bulunduğu yere konumlandırılan çift akışlı kurutucu, akış yönünden bağımsız olarak korumayı sürdürür. Çok sayıda branşmana sahip VRF tarzı sistemlerde, kontaminasyon riskinin yüksek olduğu durumlarda, kurutucu yerleşimi genellikle ilave filtreler veya branşman hattı filtrelemesi ile merkezi ünitenin yakınına yerleştirilir. Tek bir merkezi kurutucuyla karşılaştırıldığında dağıtılmış koruma, yerel bir arızanın etkisini en aza indirebilir ve etkilenen şubeye verilen hizmeti sınırlandırabilir.

Devreye Alma ve Doğrulama Adımları

Kurulumdan sonra, tasarım yükünde kurutucudaki basınç düşüşünü ölçerek ve genleşme cihazı girişinde stabil aşırı soğutmayı onaylayarak doğru yerleştirmeyi doğrulayın. Basınç düşüşü aşırı ise, daha büyük bir ünite veya daha az memba kıvrımlı, yeri değiştirilmiş bir konum gerekli olabilir. Kenar düzenini düzeltilmemiş halde bırakmakla karşılaştırıldığında, yerleştirmeyi optimize etmek, rahatsız edici çağrıların azaltılması ve tutarlı konfor sayesinde hızlı bir şekilde karşılığını verir. Temizleme periyodu sırasında şüpheye düştüğünüzde, kurutucunun geçici olarak yer değiştirmesine veya paralel kurutuculara izin vermek için servis vanaları takın; sistem stabil hale geldikten sonra geçici bileşenleri çıkarın ve kalıcı konfigürasyonu yeniden kurun.

Yerleşim Seçenekleri Karşılaştırıldı

• Kalıcı sıvı hatlı kurutucuyu genleşme cihazı girişine mümkün olduğu kadar yakın tutun.
• Daha sonra çıkarmayı kolaylaştırmak amacıyla geçici temizleme kurutucuları için servis valflerini kullanın.
• Gelecekteki karşılaştırmalar için kurutucudaki ölçülen basınç düşüşünü belgeleyin.
