Kabuk: Yapısal sac parçalar yüksek kaliteli çelik levhalardan yapılmış olup, yüzeylerin tamamı elektrostatik olarak fosfatlanmış ve güçlü korozyon direncine sahip ve farklı kullanım ortamlarına uyum sağlayabilen ithal otomatik püskürtme ekipmanı ile püskürtülmüştür.
Ünitenin hizmet ömrü boyunca iyi yüzey kalitesini sağlamak. Alüminyum veya paslanmaz çelik kabuklar kullanıcı ihtiyaçlarına göre özelleştirilebilir.
Su tepsisi: Buz çözme suyunun düzgün bir şekilde boşaltılmasını kolaylaştırmak, suyun yüzmesini önlemek ve su tepsisinde su birikmesini önlemek için eğimli bir açıyla tasarlanmıştır.
Isı değişim borusu: Yüksek ısı transfer verimliliği için yüksek dişli, içten dişli bakır boru seçilmiştir.
Yüzgeçler: Yepyeni sinüs dalgalı hidrofilik alüminyum kanatçıkların benimsenmesi, hava rahatsızlığının arttırılması, ısı transfer katsayısının güçlendirilmesi ve ısı transfer performansının büyük ölçüde iyileştirilmesi;
Hayran: Yüksek statik basınç, özel olarak özelleştirilmiş yüksek güçlü harici rotor eksenel akış fanı, yüksek nemli ortamlar için uygun, yüksek verimlilik, düşük enerji tüketimi, su geçirmez ve toz geçirmez, mükemmel performans; Fan fabrikası
Daha önce statik ve dinamik denge testlerinden geçmiş;
Buz çözme: Düşük güçlü paslanmaz çelik buz çözme elektrikli ısıtma boruları, ısı kaybını önlerken hızlı buz çözme hızı ve kapsamlı buz çözme ile benzersiz ve makul bir şekilde seçilir ve düzenlenir.
Elektrikli ısıtma tüplerinin servis ömrünü uzatın.
Elektrik bağlantı kutusu: Bağlantı kutusu düşük sıcaklık direncine, su ve toz geçirmez özelliklere, yüksek alev geciktiriciliğe sahiptir ve kolay kablolama ve bakım için ön tarafa monte edilmiştir.
Yüzgeç aralığı: Standart aralık 4,5 mm, 6 mm ve 9 mm'dir; Kullanıcı ihtiyaçlarını karşılamak için 12 mm ve 18 mm'lik özelleştirilebilir sayfa aralığı.
Soğutucu tipi: R404A soğutucu seçilebilir, R507A, R22, R134A, R407C ve R410A kullanıcı gereksinimlerine göre özelleştirilebilir.
Evaporatör:
1. Benzersiz boru demeti düzeni, soğutucu akışkan durumundaki değişiklikler, akış hızı, basınç düşüşü ve buharlaşma koşulları altında dağıtım tekdüzeliği gibi temel konuları tamamen dikkate alır ve bu da evaporatör yüzey soğutucusunun daha yüksek ısı transfer performansına yol açar;
2. Çatal şeklinde güçlendirilmiş ısı transfer içten dişli ısı değişim borularına sahip verimli ve kompakt ısı değiştirici tasarımı;
3. Isı değişim tüpleri ve hidrofilik alüminyum kanatlar, optimum ısı transfer verimliliği elde etmek amacıyla bakır boruları alüminyum levhalarla sıkı bir şekilde bağlamak için mekanik olarak genişletilir.
4. Evaporatörün sıvı ayırıcısı ve soğutucu akışkan devresi, farklı uygulama ortamlarında ısı alışverişinin optimum verimliliğini sağlayacak şekilde optimize edilmiştir.
5. Rüzgar deflektörünün benzersiz tasarımı, hava akışında kısa devreleri önlemek için ısı eşanjörünün altına yerleştirilmiştir.

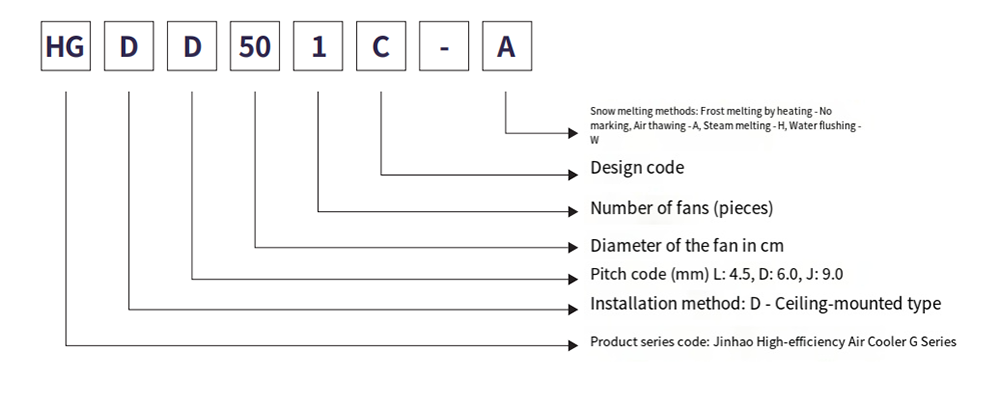

Modeliiiiii birçıklaması
Teknik parametre tablosu (R404bir)
Elektrikli donma tavan için yüksek verimli hava soğutucunun teknik parametreleri
Film aralığı: 4,5 mm
| Model | Soğutma kapasitesi kW | Tüp hacmi | Fan parametreleri | Kar erimesi elektrikli ısıtma | |||||
| SÇ1 | SÇ2 | dm² | Bıçak sayısı x çap | Güç W | Hava hacmi m³/saat | Menzil m | Bobin kW* branşı | Su tavası kW*şube | |
| HGDL 501Ç | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0.28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0.30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0.30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0.40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1.03*14 | 1.03*4 |
Teknik parametre tablosu (R404bir)
Elektrikli donma tavan için yüksek verimli hava soğutucunun teknik parametreleri
Film aralığı: 6,0 mm
| Model | Soğutma kapasitesi kW | Tüp hacmi | Fan parametreleri | Kar erimesi elektrikli ısıtma | ||||||
| SÇ1 | SÇ2 | SC3 | dm² | Bıçak sayısı x çap | Güç W | Hava hacmi m³/saat | Menzil m | Bobin kW* branşı | Su tepsisi kW*şube | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0.28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0.30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0.40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1.03*14 | 1.03*4 |
Teknik parametre tablosu (R404bir)
Elektrikli donma tavan için yüksek verimli hava soğutucunun teknik parametreleri
Film aralığı: 9,0 mm
| Model | Soğutma kapasitesi kW | Tüp hacmi | Fan parametreleri | Kar erimesi elektrikli ısıtma | ||||||
| SC3 | SC4 | SC5 | dm² | Bıçak sayısı x çap | Güç W | Hava hacmi m³/saat | Menzil m | Bobin kW* branşı | Su tepsisi kW*şube | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0.28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0.30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0.40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1.03*14 | 1.03*4 |

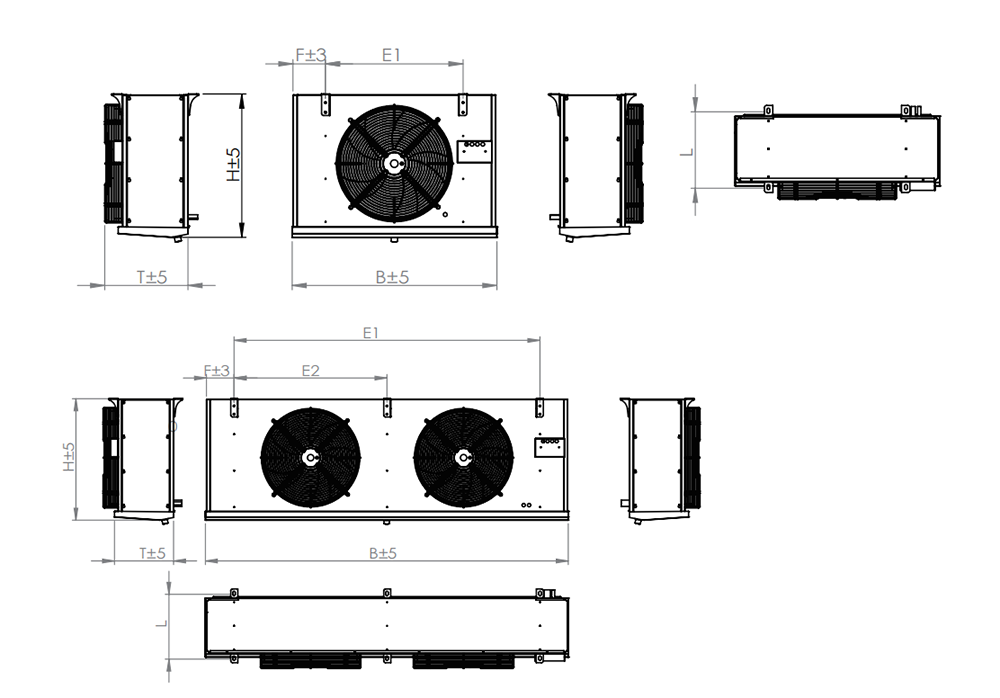

Görünüm ve kurulum boyutları
Görünüm ve kurulum boyutları of a high-efficiency electric frost ceiling air cooler
Film aralığı: 4,5 mm
| Model | birrayüz Spesifikasyonu (mm) | Boyutlar B*T*H | Kurulum boyutları | ağırlık | birnahat harita işaretlemesi | |||||
| Giriş/dönüş borusu | Drenaj/(inç) | UxGxY(mm) | L | E1 | E2 | E3 | F | tıbbi geçmiş | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Görünüm ve kurulum boyutları
Görünüm ve kurulum boyutları of a high-efficiency electric frost ceiling air cooler
Film aralığı: 6,0 mm
| Model | birrayüz Spesifikasyonu (mm) | Boyutlar B*T*H | Kurulum boyutları | ağırlık | birnahat harita işaretlemesi | |||||
| Giriş/dönüş borusu | Drenaj/(inç) | UxGxY(mm) | L | E1 | E2 | E3 | F | tıbbi geçmiş | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Görünüm ve kurulum boyutları
Görünüm ve kurulum boyutları of a high-efficiency electric frost ceiling air cooler
Film aralığı: 9,0 mm
| Model | birrayüz Spesifikasyonu (mm) | Boyutlar B*T*H | Kurulum boyutları | ağırlık | birnahat harita işaretlemesi | |||||
| Giriş/dönüş borusu | Drenaj/(inç) | UxGxY(mm) | L | E1 | E2 | E3 | F | tıbbi geçmiş | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Not 1: Tasarım Standartları:
| Standart ısı transfer koşulları | Giriş hava sıcaklığı | Buharlaşma sıcaklığı | Bağıl sıcaklık | Bağıl sıcaklık | Aşırı ısınma |
| SÇ1 | 10°C | 0°C | %85 | 1.35 | 6,5 bin |
| SÇ2 | 0°C | -8°C | %85 | 1.15 | 5.2K |
| SC3 | -18°C | -25°C | %95 | 1.05 | 4,6K |
| SC4 | -25°C | -31°C | %95 | 1.01 | 3,9 bin |
| SC5 | -34°C | -40°C | %95 | 1.01 | 3,9 bin |
Not 2: Soğutucu akışkan için dönüşüm faktörü
| Soğutucu akışkanlar | Çalışma koşulları | R22 | R404A | R507 | R134a |
| Düzeltme faktörü | SÇ1 | 0.95 | 1 | 1 | 0.93 |
| Düzeltme faktörü | SÇ2 | 0.95 | 1 | 1 | 0.91 |
| Düzeltme faktörü | SC3 | 0.95 | 1 | 1 | 0.85 |
